Installation av HEPA Box

· Borra hål i renrumstaket

Markera och borra hål på motsvarande positioner i renrumstaket enligt dimensionerna på lufttillförsellådan.

Obs: I allmänhet bör hålstorleken vara 10 mm större än lådans längd respektive bredd.

·Hissa HEPA-boxen

Lyft lådan i takhålet och installera lyftöglarna (enligt teknikföretagets krav för detta projekt ska lyftklackarna flänsas utåt, med yttermåtten på lyftöglarna större än taköppningens storlek; lyftöglorna måste installeras på-plats av ingenjörsföretaget). Fäst den på ledarskruvarna eller lyftkrokarna ovanför taket.

Justera lådans höjd tills lådans nedre fläns ligger i nivå med taket.

Figur 1: Innan du monterar lyftringarna

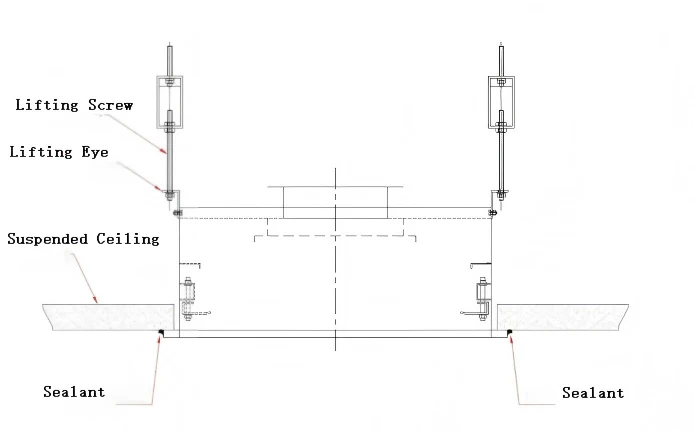

Bild 2: Insatt i takhålet och lyftringar installerade

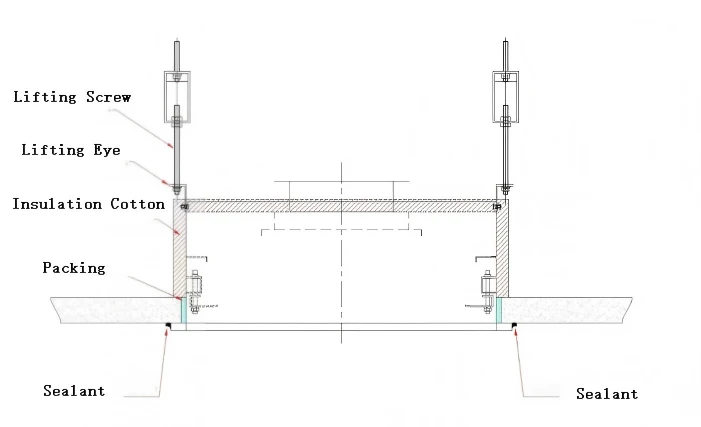

Figur 3: Lyftande ledarskruvar installerade och tätade med tätningsmedel

·Tätning mellan lådan och taket

Applicera tätningsmedel på skarven mellan boxens nedre fläns och renrumstaket för att förhindra luftläckage från renrummet.

· Värmeisolering av boxen

Om lådans utsida är isolerad upp till över taket, fyll gapet mellan lådan och takhålet med fyllmedel innan du fäster värmeisoleringsbomullen för att undvika kondens på lådan.



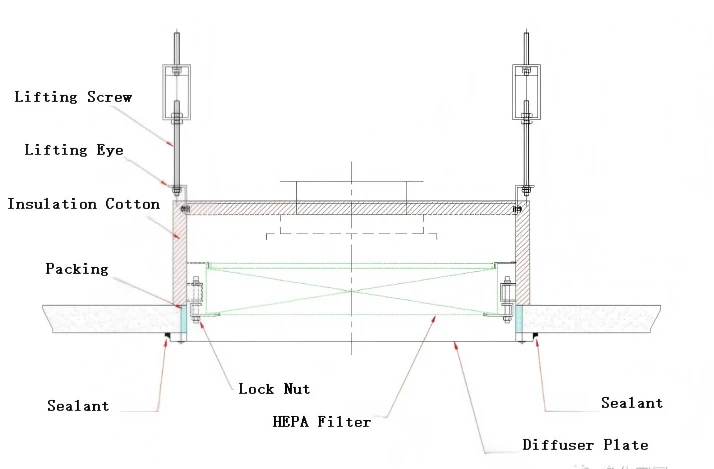

Bild 4: Efter montering av värmeisoleringen bomull

·Anslutning mellan luftkanalen och boxgränssnittet

Anslut luftkanalen till lådans luftintagsgränssnitt. När du använder ett fyrkantigt yttre flänsgränssnitt, borra hål längs den yttre flänsen på lådans luftintag, anslut den till luftkanalflänsen med bultar och muttrar och fyll anslutningsdelen med tätningsmaterial. När du använder ett cirkulärt luftintagsgränssnitt, använd en slangklämma för att fästa den flexibla luftkanalen vid lådans gränssnitt, och se till att slangklämman är placerad innanför den anti-utskjutande kanten på lådans luftintag. Om boxens luftintagsgränssnitt är en sidoanslutning, fäst först luftintagsgränssnittet till boxen med självgängande skruvar eller nitar.

·Installation av luftvolymkontrollventilen

Om inköpsordern inkluderar en luftvolymkontrollventil, installera den innan du ansluter luftkanalen tillhögeffektivt-lufttillförseluttaglåda. Anslut luftvolymkontrollventilen till lådans luftintagshål med självgängande skruvar eller nitar, fyll anslutningsdelen med tätningsmaterial och applicera slutligen tätningsmedel runt den. Obs: Under installationen ska ventilhålet vara i linje med boxhålet. Detta projekts luftuttag inkluderar inte reglerventiler; luftventilerna kan installeras i gränssnittet mellan huvudluftkanalen och grenluftskanalerna.

· Värmeisolering av boxen

Om lådans utsida är isolerad upp till över taket, fyll gapet mellan lådan och takhålet med fyllmedel för att undvika kondens på lådan.

·Installation av filtret

Eftersom HEPA-filter använder glasfiberfilterpapper är filtermediet benäget att gå sönder och skadas, vilket leder till läckage. Tappa eller kollidera därför inte med filtret under transport, uppackning och installation, och förbjud operatörer strängt att röra filtermediet med fingrar eller andra föremål.

a) Innan du installerar det högeffektiva filtret, rengör och för-blås lådan för att undvika dammkontamination av filtret och minska dess livslängd.

b) Vrid filtertryckblocken inuti lådan till en vinkel parallell med motsvarande ram (som visas i installationsschemat), och sätt in filtret i lådan centralt (packningsytan ska vara vänd uppåt för att kontakta lådan).

c) Dra ner filtertryckblocken inuti lådan till änden av ledarskruvarna i lådan, vrid dem till en vinkel vinkelrät mot motsvarande ram (som visas i installationsdiagrammet), och dra åt tryckblocken runt respektive.

d) Kontrollera om vridmomentet för varje tryckblocksmutter är ungefär detsamma; om det finns en betydande skillnad i täthet, justera den för att undvika luftläckage från filterramen.

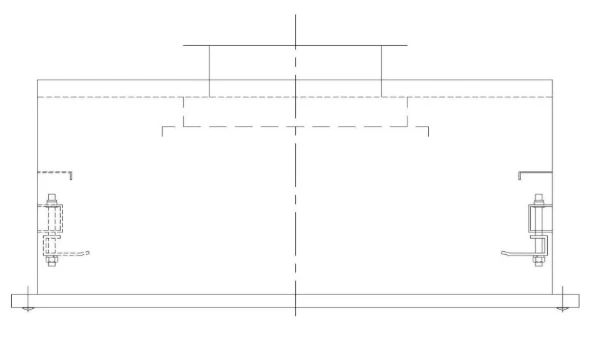

Bild 5: Installation av filtret

·Installation av diffusorpanelen

Täck lådan med diffusorpanelen och anslut den till lådan med platta-bultar.
